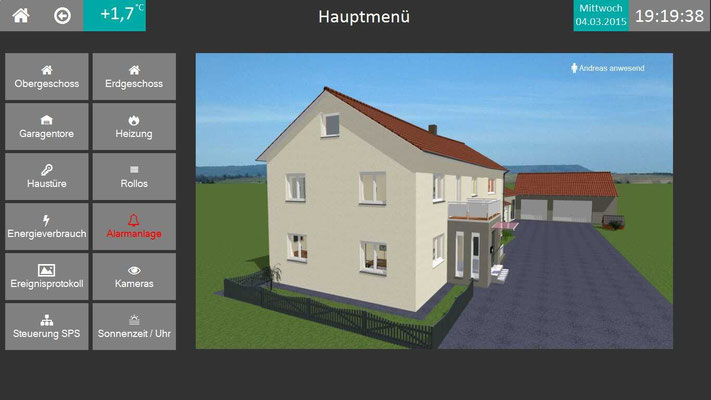

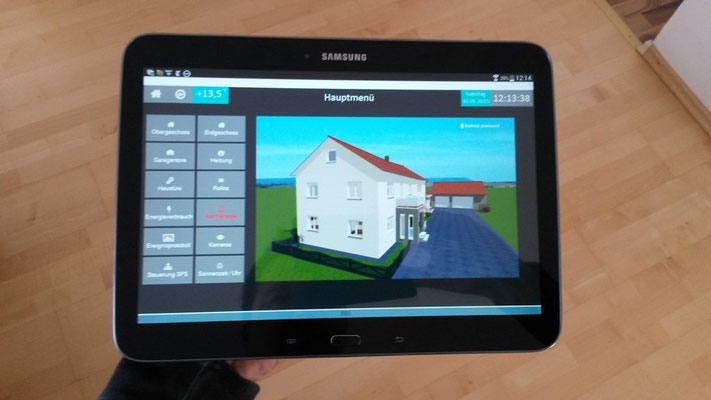

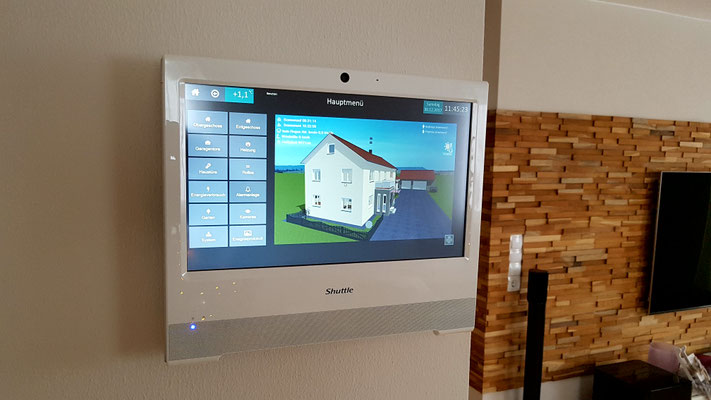

Visualisierung über HMI, PC, Tablett und Smartphone

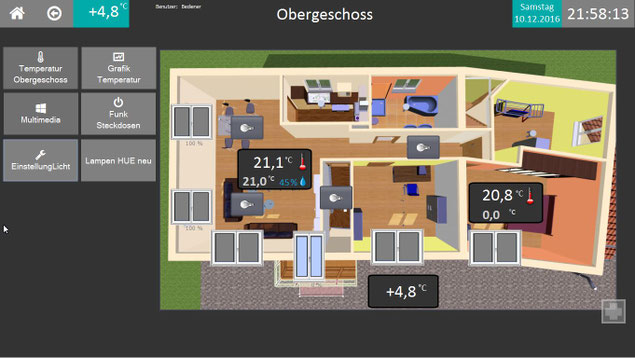

Raumübersicht OG

Obergeschoss mit Anzeige von Temperatur und Luftfeuchtigkeit pro Raum. Steuerung von Funksteckdosen, Licht, Jalousien und Heizung. .

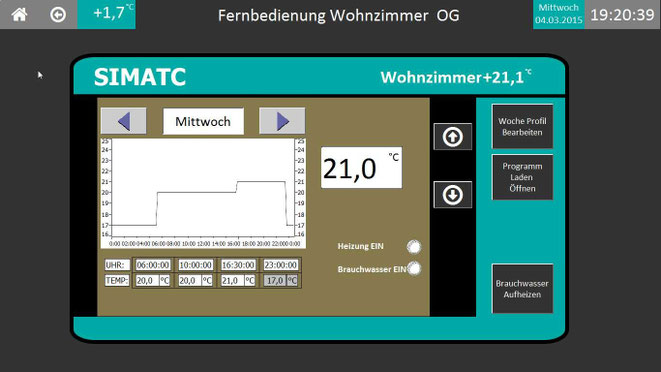

Heizungsregelung je Raum mit Tages - und Wochenprofil

Erstellung von Wochenprofilen für Urlaubs- und Arbeitswochen. Manuelle Änderung der Solltemperatur. Manuelle Aktivierung der Brauchwasserbereitung.
Die Steuerung erkennt die Feiertage und regelt die Heizung an diesen Tagen nach einem Profil.

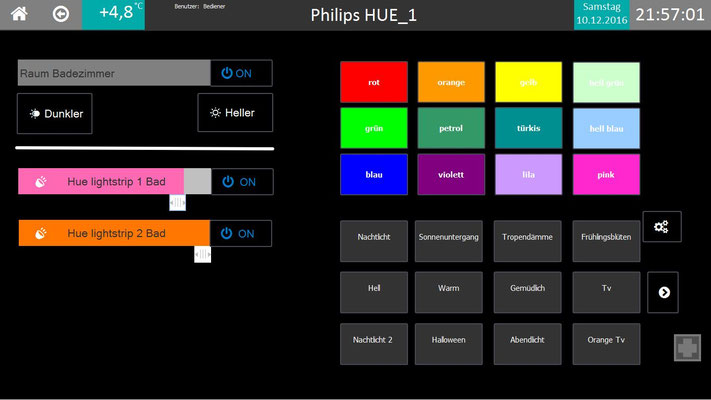

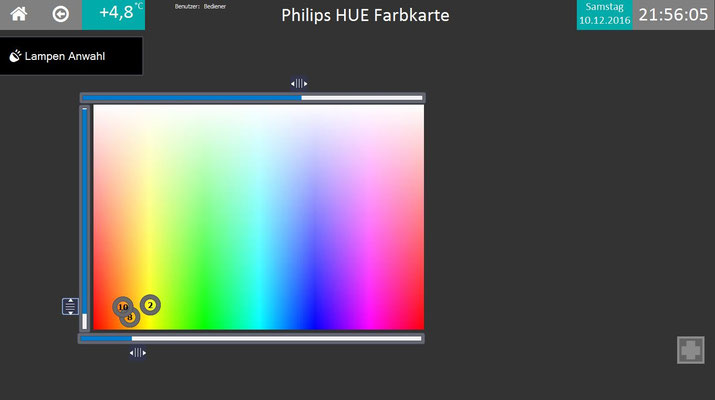

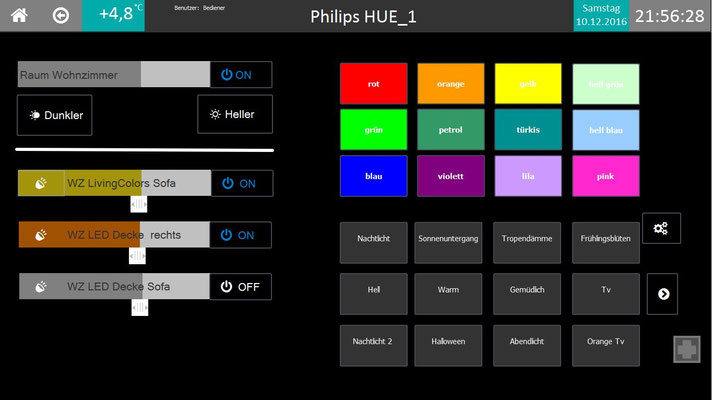

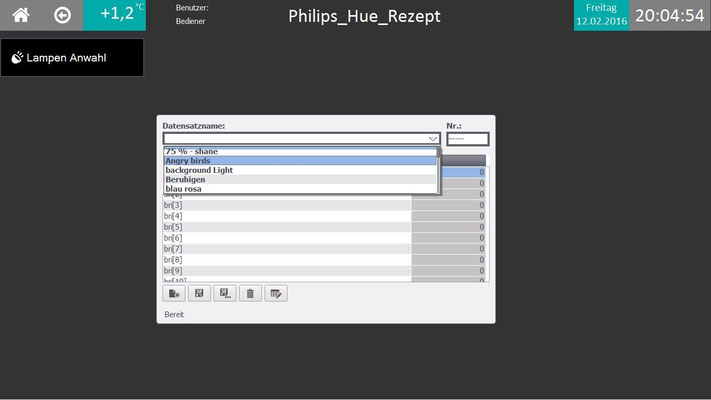

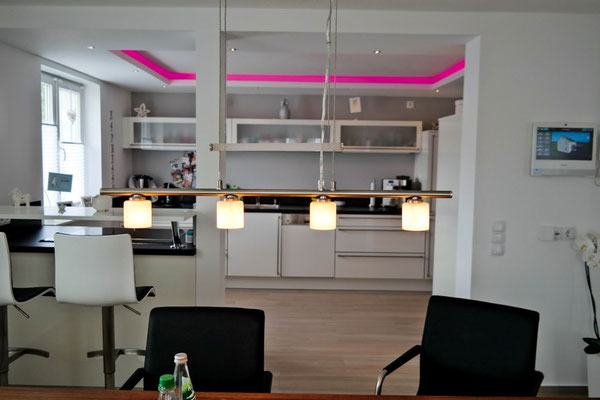

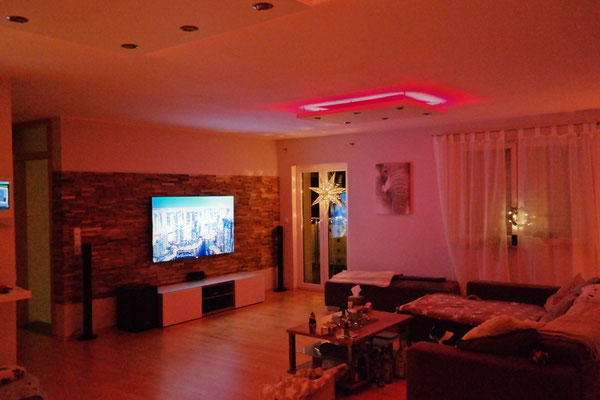

Philips HUE Lichtsteuerung

Szenen erstellen, Lampen auswählen. Ändern von Farbe, Sättigung und Helligkeit.

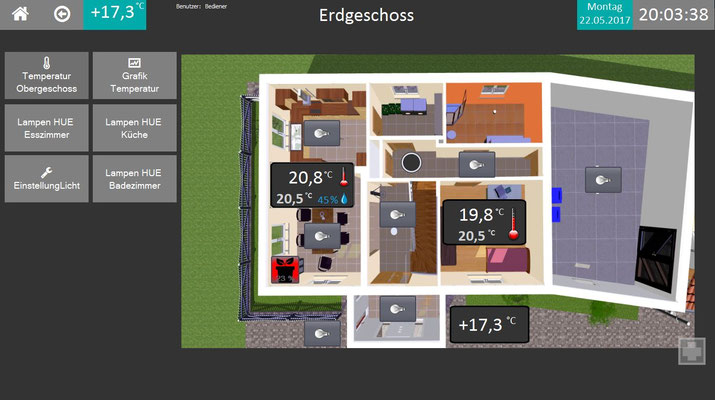

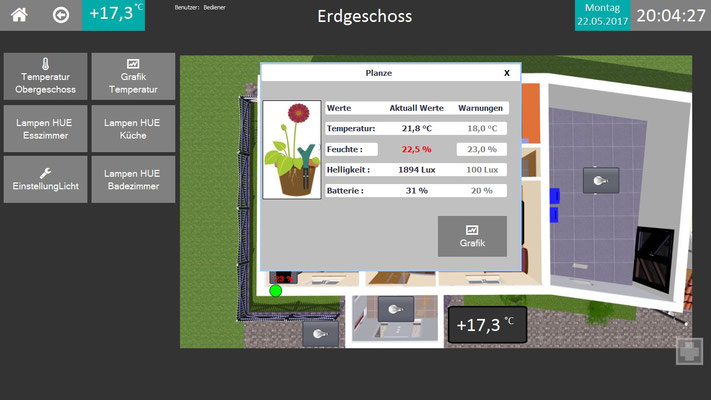

Raumübersicht EG

Erdgeschoss mit Temperatur- und Luftfeuchtigkeitsanzeige pro Raum. Von hier aus können Funksteckdosen, Licht, Jalousien, Pflanzenfühler und Heizung gesteuert werden.

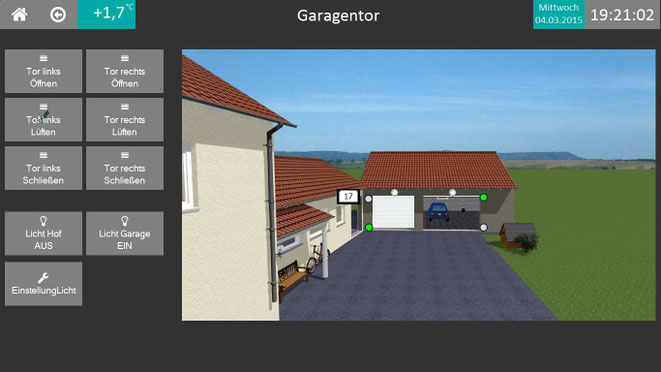

Garagentorsteuerung und Hofbeleuchtung

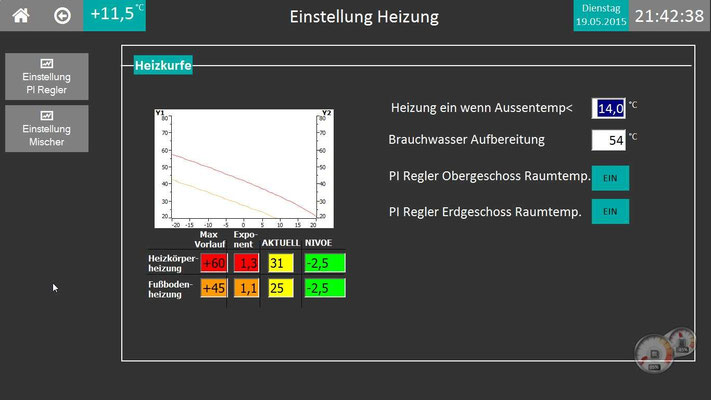

Heizungssteuerung

Die Heizung besteht aus einem Buderus Ölbrenner und einem Holzvergaserkessel mit Pufferspeicher. Die Fußbodenheizung und die Heizkörperheizung werden über zwei Mischer geregelt. Die Vorlauftemperatur der beiden Mischer wird in Abhängigkeit von der Außen- und Innentemperatur geregelt. Bei Erreichen der eingestellten Raumtemperatur werden die Pumpen abgeschaltet. Das spart zusätzlich Strom.

Intelligente Umschaltung zwischen Öl- und Holzbetrieb.

Ist z.B. der Pufferspeicher für die Brauchwasserbereitung zu kalt, wird auf Ölbetrieb umgeschaltet, bis die Brauchwassertemperatur erreicht ist.

Ist der Puffer noch warm genug für den Heizbetrieb, wird wieder auf Holzbetrieb umgeschaltet.

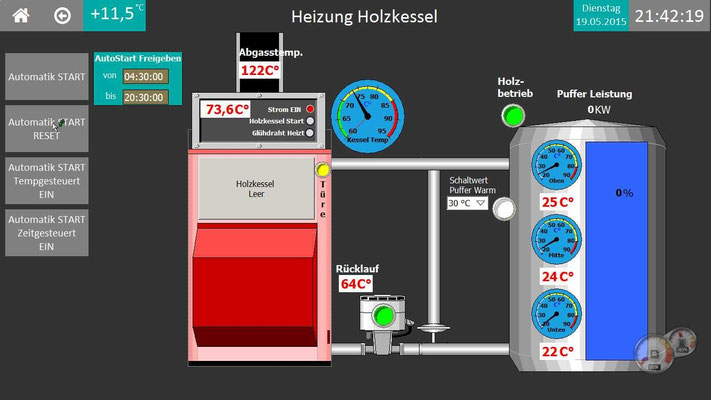

Der Holzvergaserkessel wird vollautomatisch über einen Glühdraht gestartet, wenn der Pufferspeicher kalt ist oder eine Startzeit eingestellt wurde.

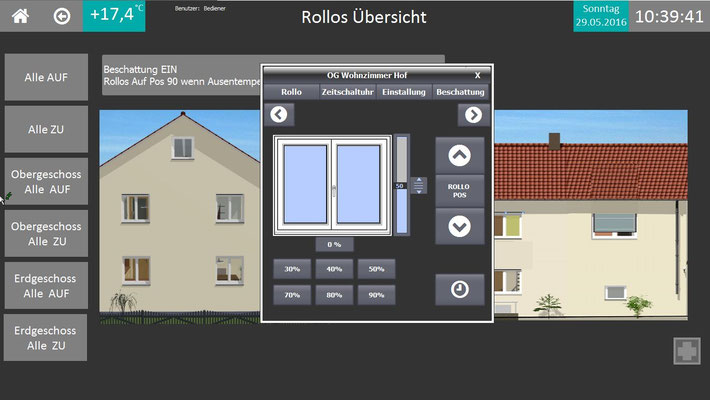

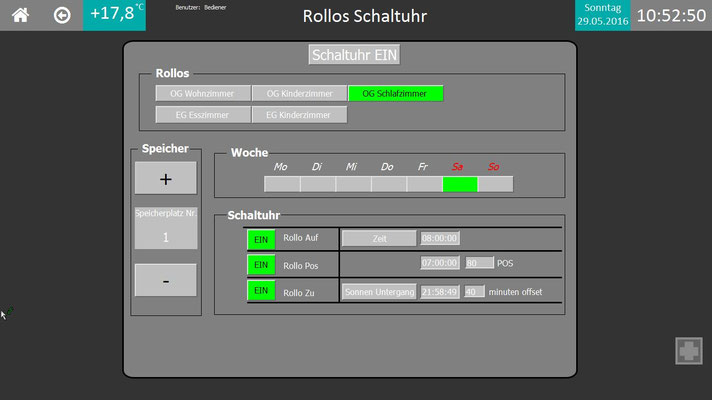

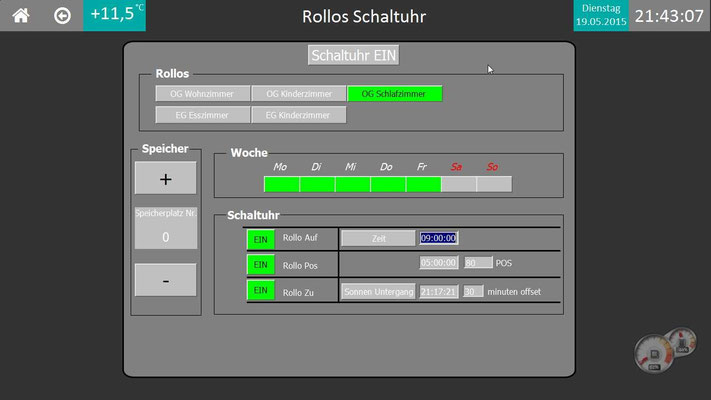

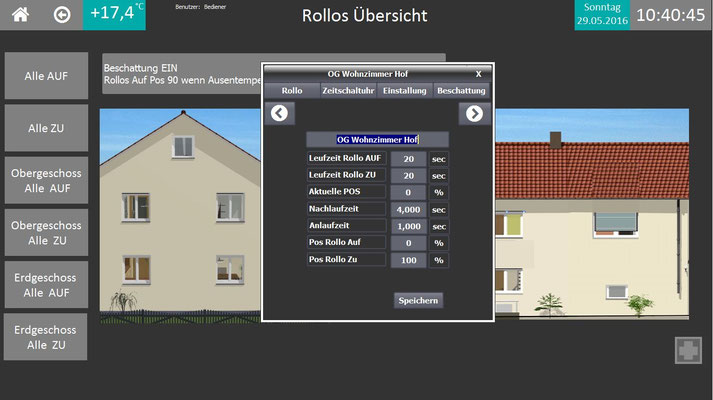

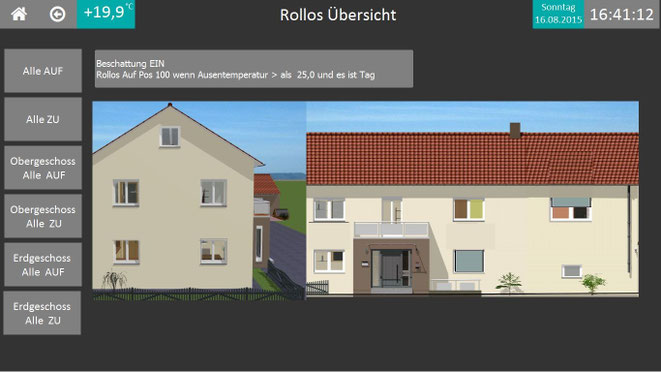

Rollosteuerung

Jalousien mit Anzeige der aktuellen Position. Verschiedene Positionen können angefahren werden. Zeitschaltuhr mit Astrokalender und Feiertagserkennung. Für jeden Wochentag kann ein Profil erstellt werden, nach dem die Jalousien öffnen, schließen oder eine Position anfahren.
So ist es möglich, die Jalousie bei Sonnenuntergang zu schließen, bei Sonnenaufgang auf 80% zu fahren und um 8:00 Uhr vollständig zu öffnen.

Beschattungsmodus: Damit ist es möglich, dass die Jalousien bei Überschreiten einer bestimmten Außentemperatur automatisch herunterfahren und bei Unterschreiten wieder hochfahren. Dieser Modus ist nur tagsüber aktiv

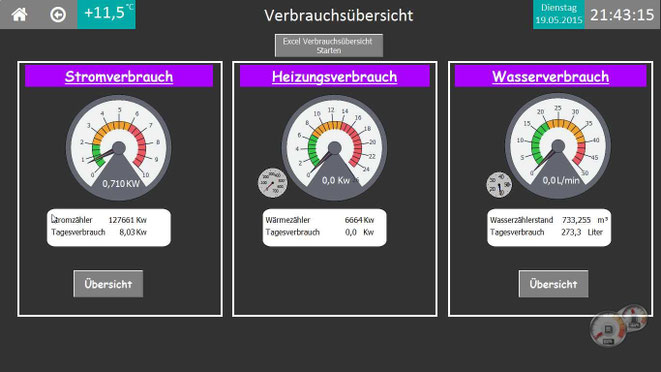

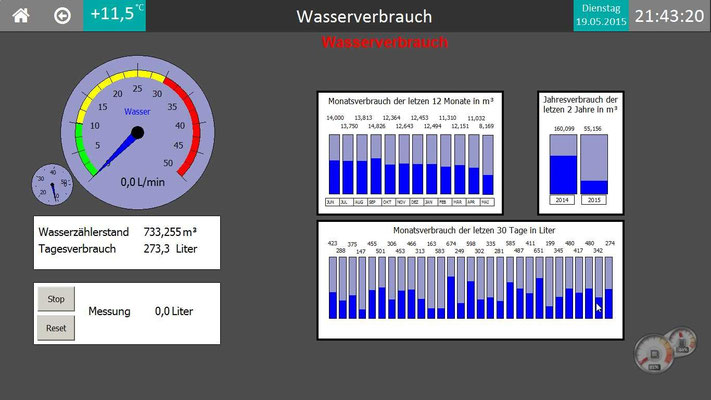

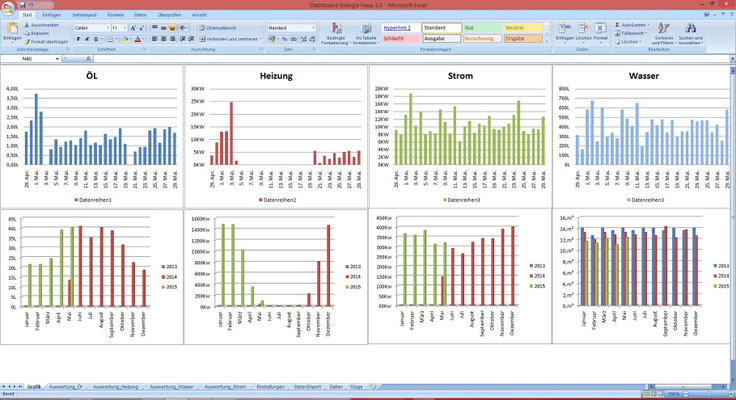

Verbrauchsübersicht

Der gesamte Energieverbrauch für Strom, Heizung und Wasser wird erfasst und ausgewertet.

Die Tagesverbräuche werden täglich in eine CSV-Datei exportiert. Mit Excel und mit Hilfe eines Makros werden die Verbrauchswerte beim Start von Excel automatisch importiert und können weiter ausgewertet werden. Somit ist eine langfristige Energieauswertung möglich.

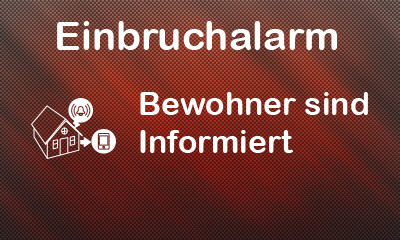

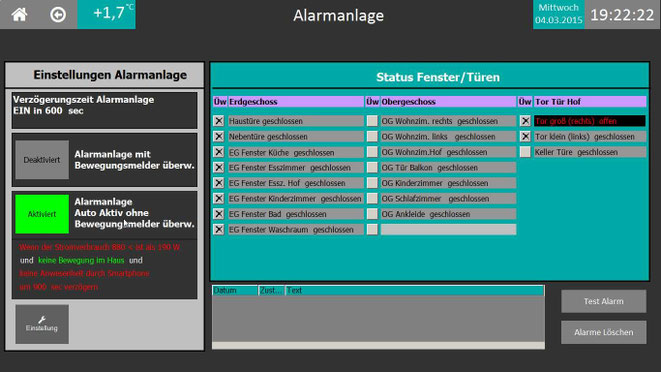

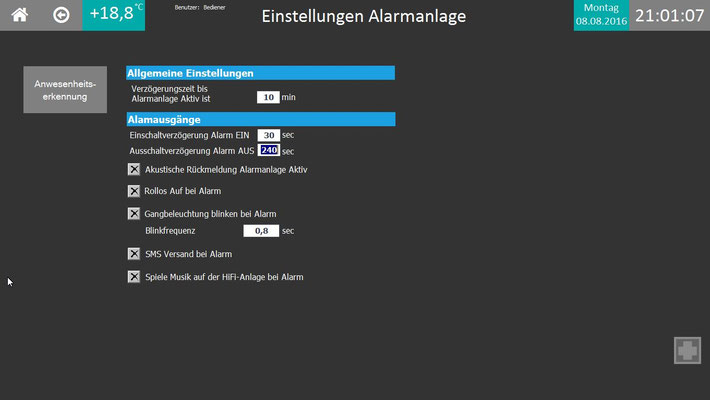

Alarmanlage:

Alarmanlage mit zwei verschiedenen Auslösestufen.

Manuelle Auslösestufe über einen Taster im Eingangsbereich. Hier werden Fenster, Türen und Bewegungsmelder im Haus überwacht. Wird ein Fenster oder eine Tür geöffnet, ein geöffnetes Fenster geschlossen oder eine Bewegung im Haus festgestellt, wird der Alarm ausgelöst und eine SMS über den Einbruch versendet.

Autoaktiv Aktivierungsstufe, bei der die Alarmanlage automatisch aktiviert wird, wenn sich kein angemeldetes Mobiltelefon im Haus befindet, der Stromverbrauch eine bestimmte Zeit lang über einem voreingestellten Wert liegt und keine Bewegung im Haus festgestellt wird.

Im Alarmfall werden verschiedene, einstellbare Ereignisse ausgelöst.

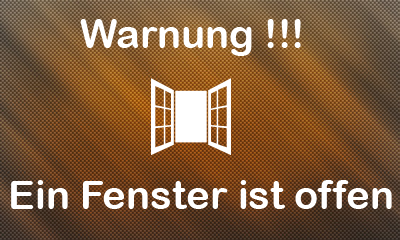

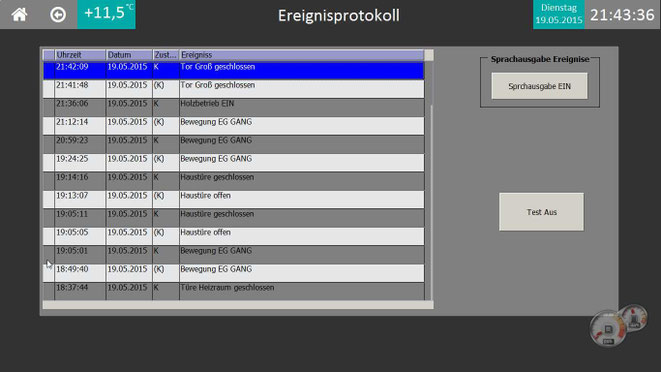

Ereignisprotokoll mit Sprachausgabe:

Die Ereignisse werden gespeichert. Bestimmte Ereignisse können als Sprachmeldung ausgegeben werden, z.B. „Haustür offen“.

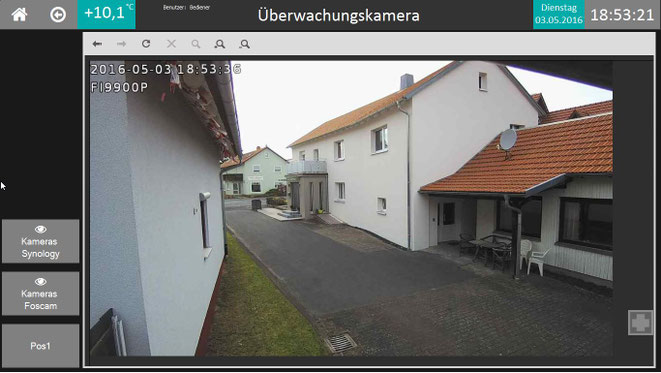

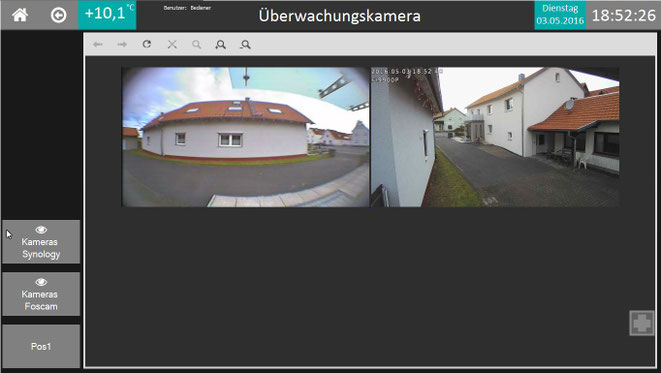

Kamerasystem:

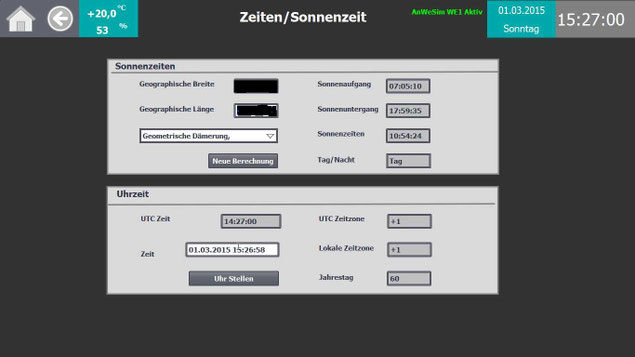

Zeiten/Sonnenzeit

Einstellung der Uhrzeit und des Astrokalenters der in mehreren Bausteinen verwendet wird.

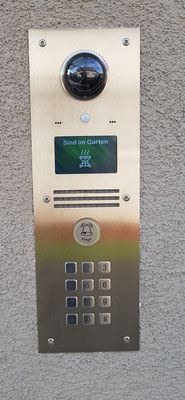

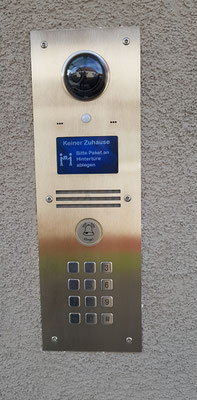

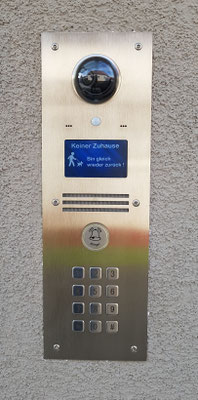

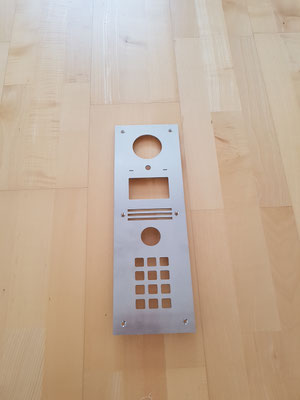

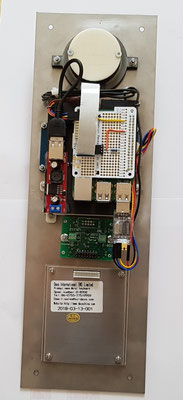

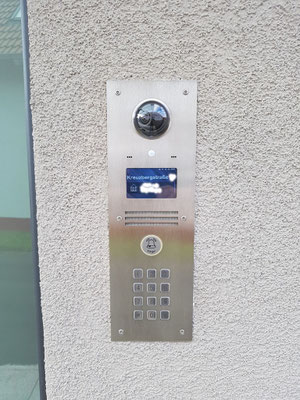

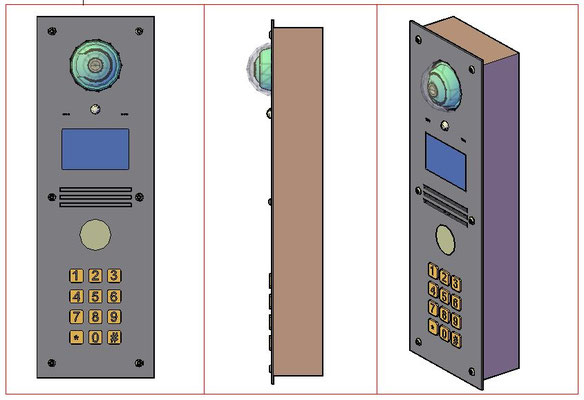

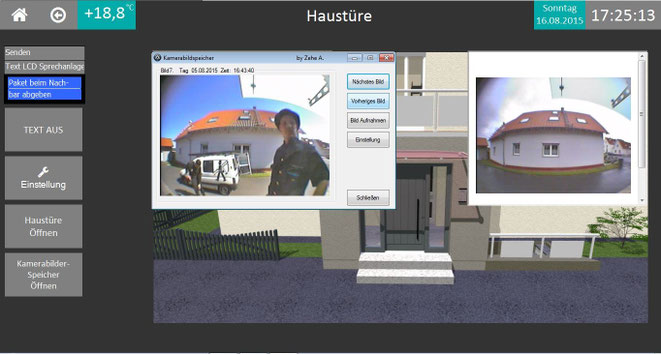

Video VoIP Türsprechanlage mit Codeschloss und Display

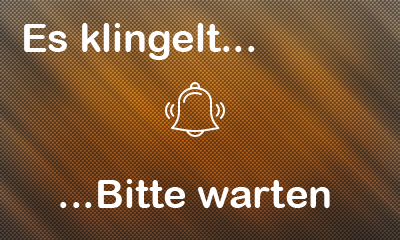

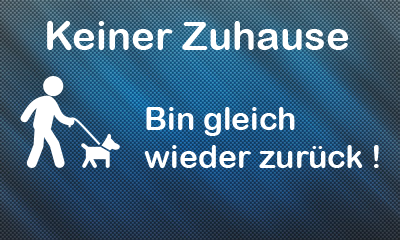

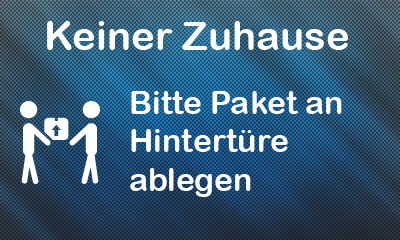

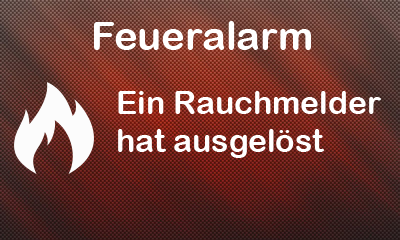

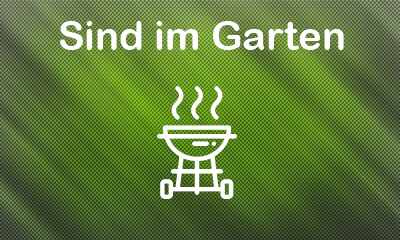

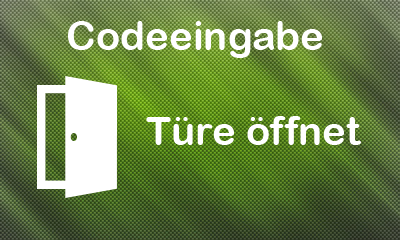

Die Gegensprechanlage ist ein Eigenbau auf Basis eines Raspberry Pi und der Software Doorpi, zu der es ein eigenes Forum gibt. Die VoIP Gegensprechanlage besteht aus einem Codeschloss, einem Nextion Display, einem PIR Bewegungsmelder und einer Kamera. Mit dem Codeschloss kann sowohl die Haustür als auch das Garagentor geöffnet werden. Auf dem Display können frei wählbare Texte angezeigt werden, z.B. "Paket beim Nachbarn abgeben". Außerdem kann die Alarmanlage aktiviert und deaktiviert werden. Beim Klingeln wird ein Bild von der Kamera gespeichert. So kann nachvollzogen werden, wer geklingelt hat.

Das gesamte Projekt ist im Doopi Forum zu finden. Link

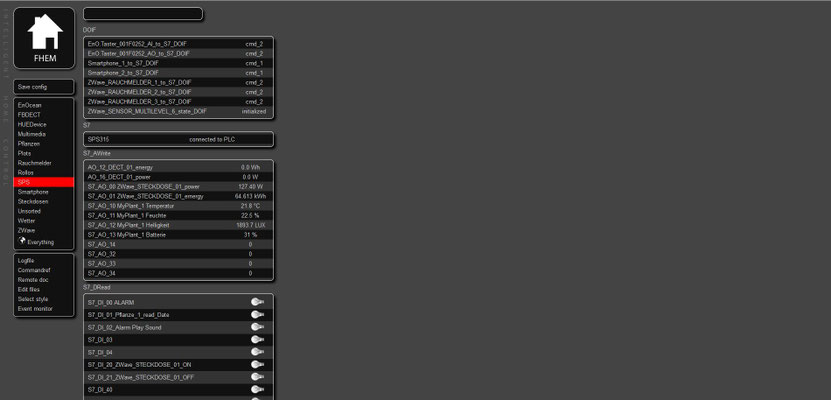

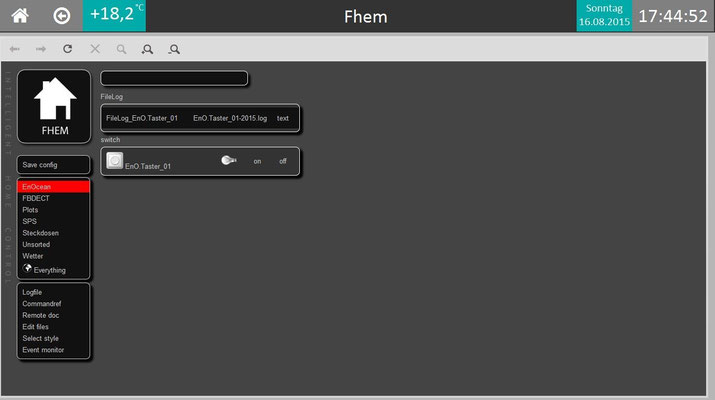

Einbindung von Fhem in die Visualisierung

Raspberry Pi + Fhem bilden die Verbindung zur SPS. Damit kann man auf jedes Funksystem zugreifen. Ich habe eine Fritz DCTE 200 und Enocean eingebaut. Weitere Möglichkeiten wie FS20 Z-Wave sind möglich.

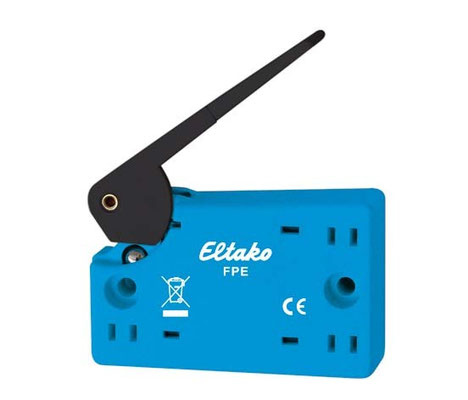

Enocean

Die Idee der Enocean-Technologie beruht darauf, dass für das Senden von kurzen Funksignalen nur geringe Mengen an Energie benötigt werden. Die Sender nutzen daher die Piezoelektrizität von Schaltern (Energy Harvesting), die Energie von Solarzellen oder Peltier-Elementen oder auch die Bewegungsenergie mittels elektrodynamischer Energiewandler. Diese Energie reicht aus, um Sender batterielos und somit wartungsarm zu betreiben. In einigen Anwendungsfällen sind jedoch weder gute Lichtverhältnisse noch mechanische Betätigungen zu erwarten, sodass teilweise auch Batterien als Energiequelle eingesetzt werden.

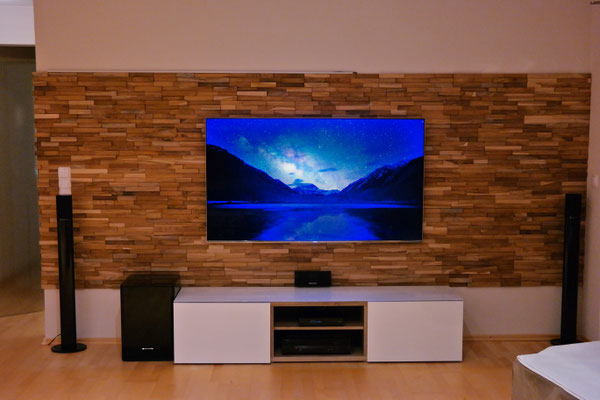

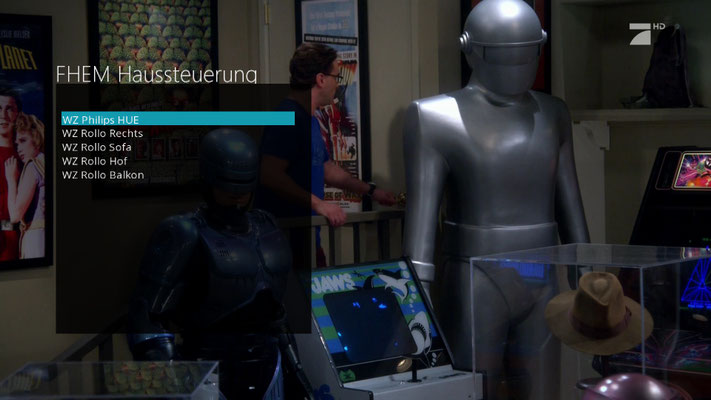

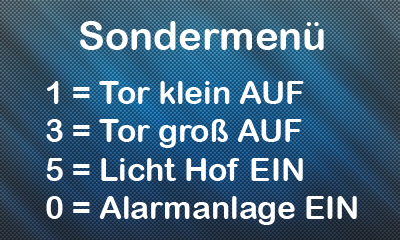

Bedienung über TV/ Satelliten Receiver

 Folgendes Szenario
Du liegst abends auf der Couch und schaust einen guten Film. Aber das Licht brennt noch und die Jalousien sind noch oben. Aufstehen und den Lichtschalter betätigen? Nein, jetzt sitze ich!
Den Laptop extra aufklappen (wenn die Frau ihn nicht vorher woanders hingelegt hat)? Auch blöd.Alles mit 3 Tasten auf der Fernbedienung erledigen, die du sowieso gerade in der Hand hast? Das wäre top.
Die Lösung:

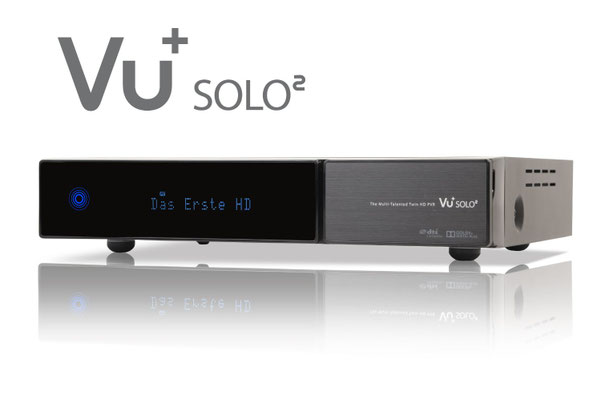

Über ein Enigma 2 Plugin ist es möglich mit dem TV Receiver die Jalousien oder die Philips Hue Beleuchtung zu steuern.

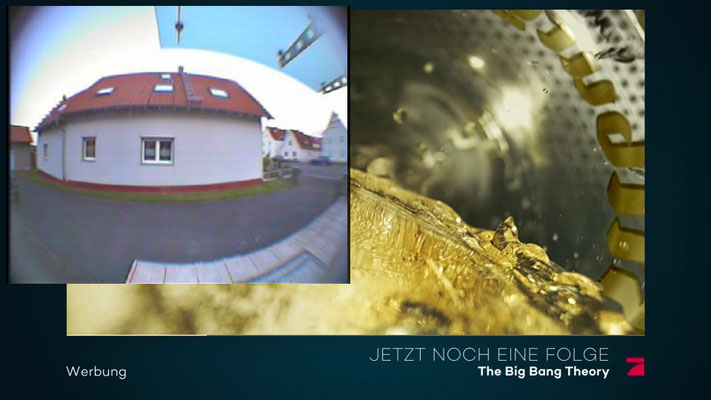

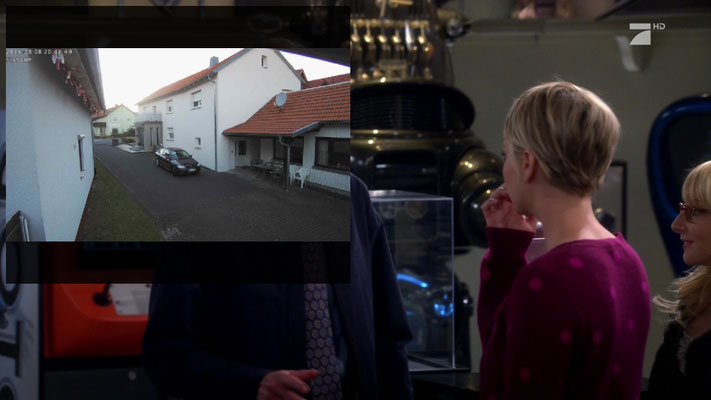

Außerdem wird beim Klingeln das Kamerabild auf dem Fernseher angezeigt.

Die Kommunikation erfolgt über ein VU++ Plugin --> NodeRed --> SPS.

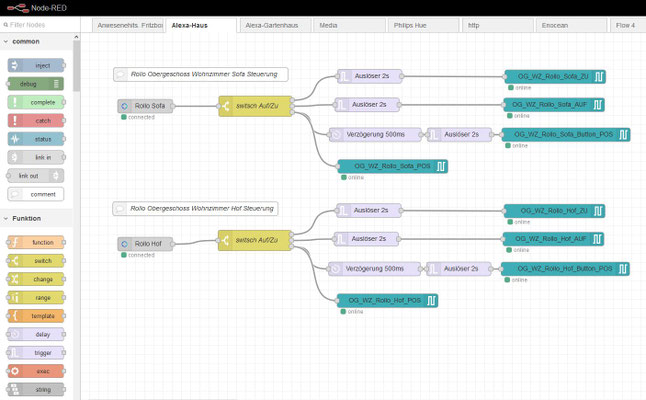

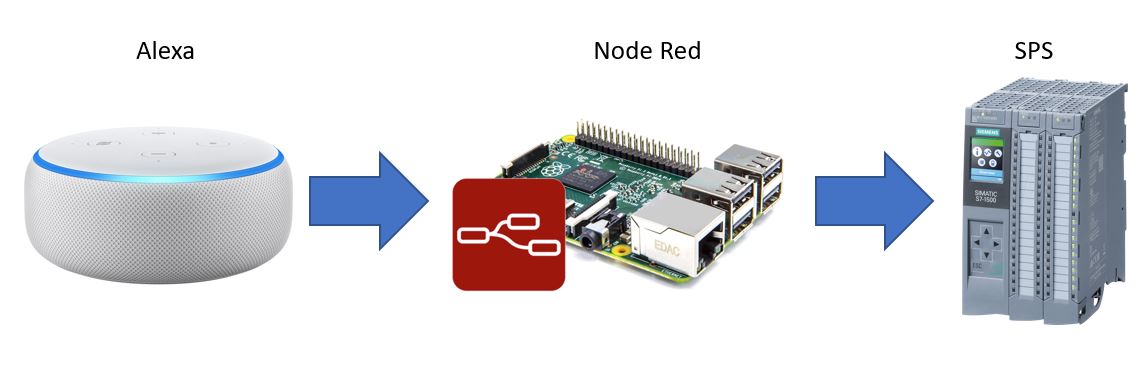

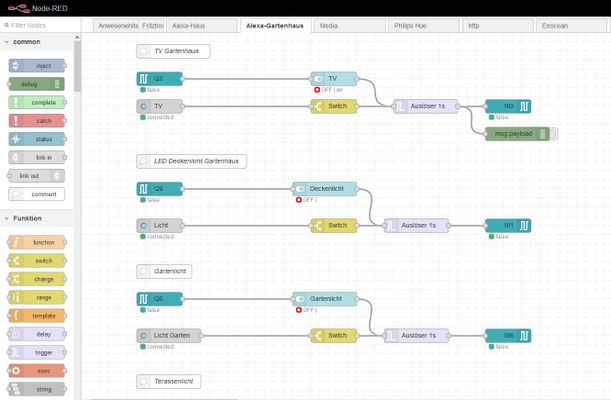

Einbindung von Node Red und Amazon AlexaAuf dem Raspberry Pi, auf dem Fhem läuft, ist zusätzlich Node Red installiert. Mit Node Red ist IOT ohne großen Aufwand möglich. Ich habe damit Amazon Alexa mit meiner Haussteuerung verbunden und es ist möglich über Sprachbefehle Aktoren zu steuern.

Z.B. "Alexa, fahre die Jalousie im Wohnzimmer auf 80%".

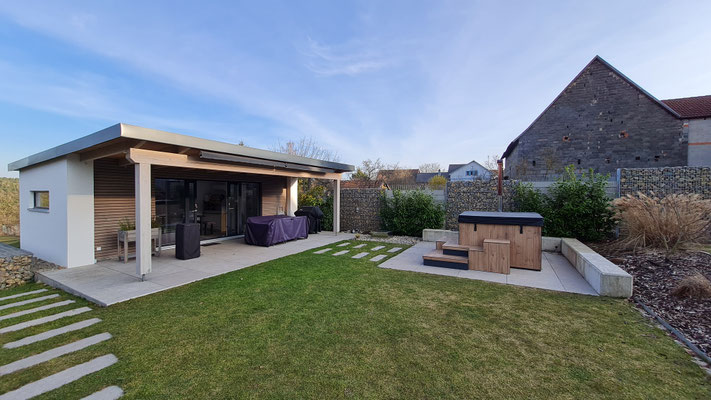

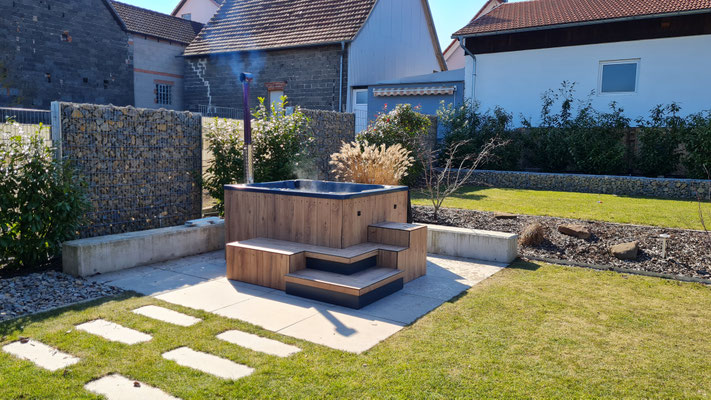

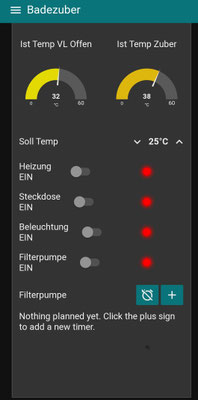

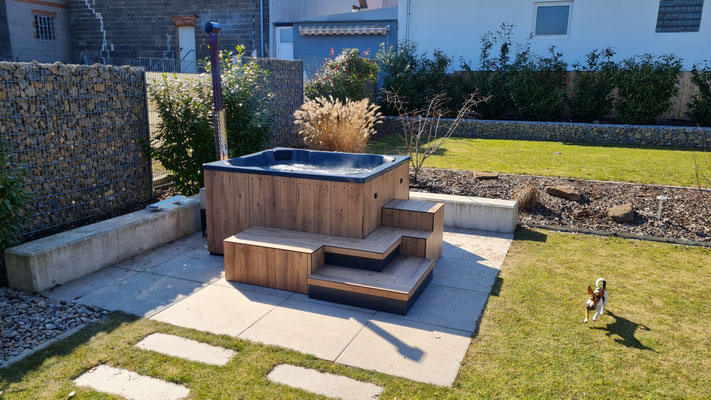

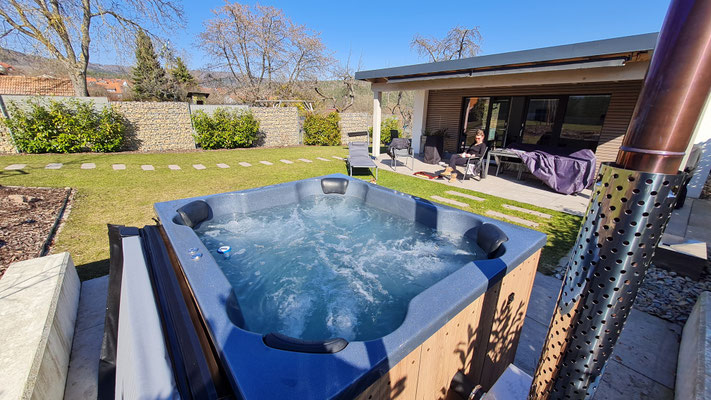

Gartenhaus / Badezuber mit Siemens Logo 8 Vernetzt mit zentral CPU im Haus
